Tipi di fresatrici CNC spiegati: da VMC a 5 assi

La scelta della fresatrice CNC giusta dipende dalla geometria del pezzo, dalla strategia di configurazione e dagli obiettivi di produzione. Molti team confrontano "verticale vs. orizzontale vs. a 5 assi", ma trascurano fattori chiave come l'evacuazione del truciolo, l'accesso alle attrezzature e la lavorazione multi-faccia. Questo articolo organizza le tipologie di fresatrici CNC con etichette chiare e fornisce domande di verifica per guidare il processo di acquisto e preventivo.

fresatura CNC Utilizza percorsi utensile programmati e frese rotanti per rimuovere il materiale. Il termine "tipo" può riferirsi all'orientamento del mandrino, alla capacità degli assi o all'architettura della macchina. Definizioni chiare evitano confronti errati tra un centro di lavoro, una fresatrice a torretta e una fresatrice verticale. Un processo di selezione coerente aiuta inoltre a evitare rilavorazioni quando un componente passa dal prototipo alla produzione.

Comprensione della fresatrice CNC

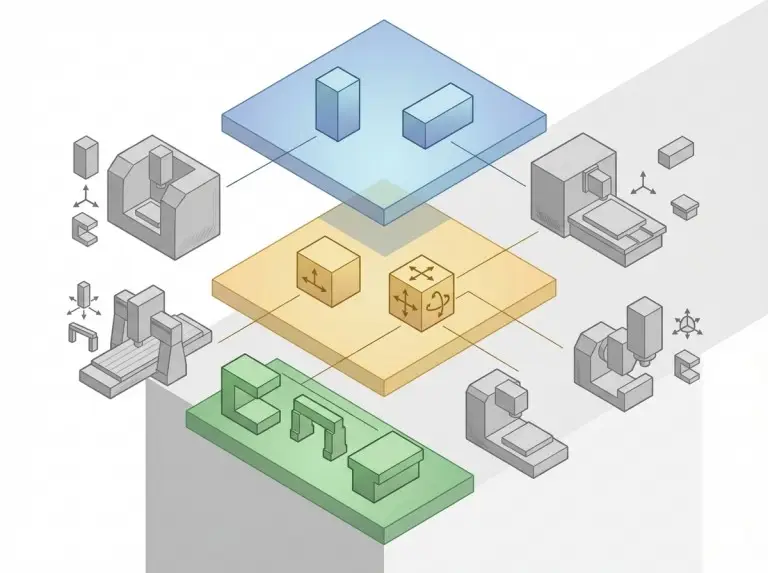

Per confrontare in modo affidabile le fresatrici CNC, è necessario distinguere la capacità degli assi, l'orientamento del mandrino e l'architettura della macchina. La capacità degli assi si riferisce ai gradi di movimento. L'orientamento del mandrino descrive la direzione di avvicinamento dell'utensile. L'architettura definisce la rigidità strutturale e lo spazio di lavoro della macchina. Ogni parametro influisce in modo univoco sul numero di configurazioni, sulla portata dell'utensile e sulla stabilità.

Le etichette degli assi in genere iniziano con il movimento a 3 assi (X/Y/Z) e aggiungono assi rotanti per l'indicizzazione o il movimento simultaneo dell'utensile. Un quarto asse potrebbe indicizzare un pezzo per lavorazioni multi-faccia. Una macchina a 5 assi potrebbe offrire lavorazioni posizionali (3+2) o movimenti simultanei a 5 assi. I preventivi della macchina dovrebbero specificare la modalità di movimento desiderata, poiché il termine "5 assi" può descrivere risultati di produzione diversi.

Le etichette di orientamento del mandrino distinguono i centri di lavoro verticali (VMC) dai centri di lavoro orizzontali (HMC). Un VMC offre accesso dall'alto verso il basso, rendendolo comune per pezzi piani, piastre e stampi. Un HMC offre accesso laterale, consentendo alla gravità di facilitare la rimozione dei trucioli. Questo modifica il comportamento di finitura e le opzioni di automazione per lavori multi-faccia.

Le etichette relative all'architettura includono piattaforme come fresatrici a ponte/gantry, macchine a montante mobile e fresatrici a bancale fisso. L'architettura ha un impatto maggiore sulla rigidità, sul comportamento termico e sull'area di lavoro utilizzabile rispetto al solo numero di assi. Influisce anche sulla strategia di fissaggio, poiché una macchina con tavola mobile si comporta in modo diverso da una con testa mobile durante lavorazioni a lungo raggio e pesanti.

Errori comuni nei confronti delle macchine

La scelta della macchina CNC spesso fallisce quando i team si affidano a un'unica etichetta anziché a un'analisi basata sulla configurazione. Una macchina a 5 assi può essere la scelta sbagliata per una piastra piana con caratteristiche semplici. Allo stesso modo, una macchina VMC a 3 assi potrebbe non essere adatta per un componente cubico che richiede cinque lati lavorati con tolleranze strette. Un confronto corretto inizia con il numero di configurazioni necessarie per accedere a tutte le superfici critiche.

L'idea che "più assi equivalgano a maggiore precisione" è un mito comune. La precisione dipende dalla ripetibilità del setup, dalla strategia di tastatura, dalla rigidità dell'attrezzatura e dall'evitare il ri-serraggio, non solo dal numero di assi. Il motivo principale per investire in più assi è ridurre i setup. È necessario verificare se il pezzo ne trae effettivamente beneficio.

Un altro errore è pensare che la scelta tra una macchina verticale e una orizzontale sia solo una questione di preferenze. L'evacuazione dei trucioli, l'accesso agli utensili e i percorsi di automazione differiscono significativamente tra le piattaforme VMC e HMC. Queste differenze influiscono sulla stabilità dei cicli di produzione lunghi. Ignorare il comportamento dei trucioli spesso porta a problemi di finitura o di durata degli utensili in seguito.

Principali tipi di fresatrici CNC e loro utilizzi

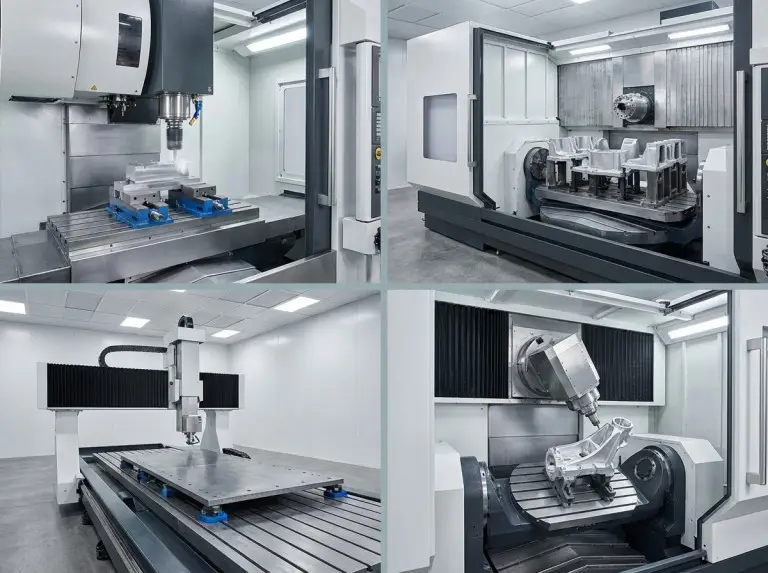

Le tipologie di fresatrici CNC sono più utili se abbinate a una forma tipica del pezzo e a uno schema di configurazione. L'elenco seguente include le piattaforme più comuni reperibili nelle ricerche degli acquirenti e nei cataloghi dei fornitori. Ogni descrizione include un vincolo chiave da verificare durante il processo di quotazione.

Centro di lavoro verticale per parti piatte

Un centro di lavoro verticale (VMC) è ideale per pezzi lavorati principalmente da un lato che richiedono frequenti cambi utensile. I VMC sono comuni per piastre, staffe e pezzi prismatici in generale, dove la gravità non intrappola i trucioli in tasche profonde. Con attrezzature semplici, i tempi di attrezzaggio possono essere ridotti per lavori di prototipazione misti.

Tuttavia, una VMC può avere difficoltà con pezzi che richiedono lavorazioni su più facce con tolleranze ristrette, poiché il ri-serraggio aumenta il rischio. Quando si sceglie una VMC, verificare la massima profondità di scavo dell'utensile e le caratteristiche delle tasche più profonde, poiché i trucioli accumulati possono rovinare la finitura superficiale se il refrigerante non è efficace. Il pacchetto di preventivo dovrebbe specificare se sono previste operazioni di tastatura, ausili per l'evacuazione dei trucioli o fasi di pulizia.

Centro di lavorazione orizzontale per parti multifaccia

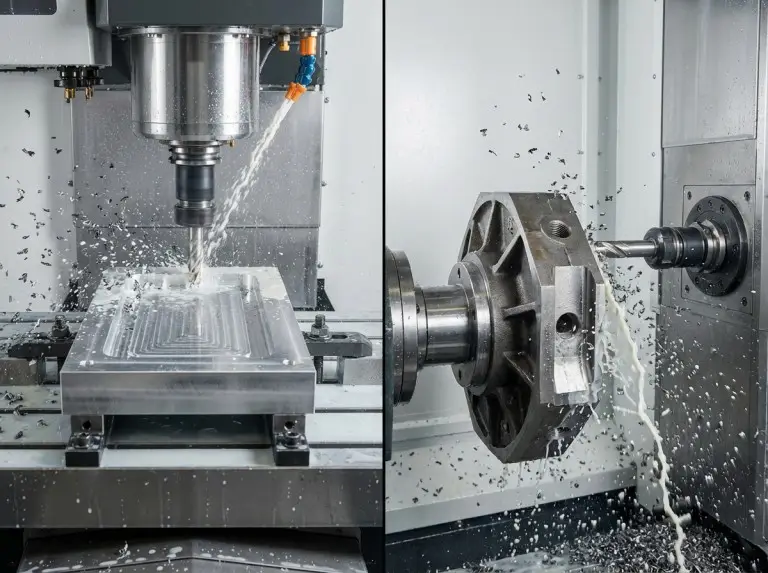

Un centro di lavoro orizzontale (HMC) è adatto alla lavorazione di pezzi cubici o multifaccia che beneficiano della caduta dei trucioli assistita dalla gravità e di un facile accesso multifaccia. Gli HMC utilizzano spesso cubi portautensili o pallet per ridurre i tempi morti nella produzione in serie. Sono comuni per alloggiamenti, blocchi e pezzi che richiedono la lavorazione di più lati partendo da riferimenti stabili.

Investire in un HMC può rivelarsi uno spreco per lavorazioni piane e monolaterali che non sfruttano il vantaggio multi-faccia. Un preventivo per un HMC dovrebbe essere confrontato con la strategia di attrezzature e pallet, poiché il valore dell'automazione dipende dalla ripetibilità del carico e dalla stabilità del trasferimento dei dati. È inoltre necessario confermare il piano di gestione dei trucioli per il materiale di destinazione.

Fresa CNC universale o a torretta per accesso angolato

Una fresatrice CNC universale o a torretta è la soluzione ideale per piccole serie che richiedono frequenti cambi di angolazione e flessibilità operativa. Queste macchine hanno spesso una testa inclinabile o girevole, consentendo di ottenere angoli intermedi senza complesse attrezzature. Le officine utensili le utilizzano per riparazioni, lavorazioni singole e attrezzature che cambiano spesso.

Una piattaforma universale di solito sacrifica rigidità e automazione in favore della flessibilità. È opportuno verificare le aspettative di rigidità considerando la sporgenza massima prevista per l'utensile e il materiale più duro da lavorare. Un preventivo dovrebbe anche specificare se la macchina è destinata alla produzione continua o a un utilizzo occasionale in attrezzeria.

Frese CNC a banco fisso e a ginocchio per lavorazioni a 3 assi

Le fresatrici CNC a banco fisso e a ginocchiera sono adatte alla fresatura a 3 assi generica, dove si preferisce un formato di fresatura tradizionale. I modelli a banco fisso spesso migliorano la rigidità per i lavori più pesanti, posizionando la tavola su un banco fisso e utilizzando la testa del mandrino per il movimento dell'asse Z. I modelli a ginocchiera possono avere un ingombro ridotto e sono flessibili per l'uso in officina, a volte combinando modalità manuali e CNC.

Queste piattaforme variano in termini di rigidità e integrazione dei controlli, pertanto l'etichetta "a banco" o "a ginocchio" non costituisce una garanzia di prestazioni. È necessario verificare il carico della tavola, l'impegno previsto della fresa e le prestazioni di posizionamento come parte dei criteri di accettazione. Il processo di preventivazione dovrebbe anche definire se la fresatrice è un retrofit, una macchina per produzione leggera o un sostituto di un centro di lavoro.

Mulino a ponte o a portale per buste di grandi dimensioni

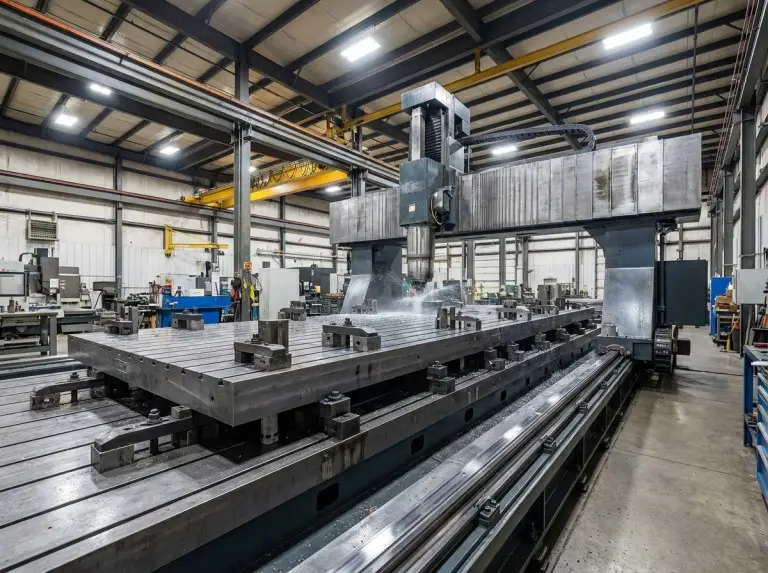

Le fresatrici a ponte, a portale e a portale sono progettate per pezzi di grandi dimensioni che richiedono elevata rigidità su un'ampia area. Questa architettura spesso mantiene il pezzo su un bancale fisso mentre la testa utensile si muove, stabilizzando le attrezzature di grandi dimensioni. Basi per stampi, piastre di grandi dimensioni e componenti strutturali vengono spesso lavorati su queste piattaforme.

Le piattaforme di grandi dimensioni possono presentare limiti pratici in termini di serraggio e misurazione. È necessario verificare come il pezzo verrà serrato, sondato e ispezionato lungo l'intera corsa. Un preventivo dovrebbe anche chiarire come la stabilità termica e la precisione sull'asse lungo saranno convalidate per le dimensioni effettive del pezzo.

Centro di lavoro a montante mobile per pezzi lunghi

Un centro di lavoro a montante mobile è adatto per pezzi lunghi in cui il movimento del montante garantisce una portata senza la necessità di una tavola sovradimensionata. Questa architettura supporta lunghe corse mantenendo al contempo la praticità delle attrezzature. Queste macchine si trovano spesso in officine che necessitano di flessibilità per pezzi di diverse lunghezze.

Le macchine a corsa lunga richiedono controlli accurati di rettilineità e ripetibilità lungo l'asse completo. È necessario verificare i punti di supporto dei pezzi, poiché i pezzi lunghi possono deformarsi se non supportati correttamente durante il taglio. Un pacchetto di preventivazione dovrebbe definire routine di tastatura e strategie di riferimento per le feature di riferimento lunghe.

Piattaforma in stile router CNC per pannelli e compositi

Una piattaforma di tipo router CNC è ideale per la lavorazione di lamiere, pannelli e rifilatura di materiali compositi, dove sono richiesti movimenti ad alta velocità e ampie superfici planari. Questa piattaforma è comune per materie plastiche, legno, schiuma e materiali compositi. Alcune configurazioni possono gestire anche l'alluminio con il mandrino e la rigidità adeguati. Il suo valore chiave è l'efficiente lavorazione 2D e 2.5D su ampie superfici.

Una fresatrice CNC non deve essere considerata un sostituto diretto di un centro di lavoro rigido per la fresatura di metalli duri. È necessario verificare la potenza del mandrino, il serraggio dell'utensile e la rigidità per il materiale e le tolleranze specifici. Un preventivo dovrebbe anche definire le esigenze di aspirazione di polvere o trucioli, poiché la stabilità del processo dipende dalla gestione dei detriti.

Centri di lavoro a 4 e 5 assi per accessi complessi

I centri di lavoro multiasse sono adatti per pezzi in cui un minor numero di configurazioni riduce l'errore cumulativo e migliora le relazioni tra le caratteristiche. Un quarto asse solitamente supporta l'indicizzazione per la lavorazione multifaccia. Una piattaforma a 5 assi può supportare il posizionamento 3+2 o il movimento simultaneo completo a 5 assi. Queste macchine sono particolarmente utili per pezzi con angoli composti o caratteristiche profonde che richiedono l'inclinazione dell'utensile.

Le piattaforme multiasse introducono rischi di programmazione, verifica e collisione che devono essere gestiti. È necessario verificare se il piano di produzione richiede un posizionamento a 3+2 assi o un movimento simultaneo a 5 assi, poiché ciò influisce sul tempo di ciclo, sulla strategia del percorso utensile e sull'ispezione. Un preventivo dovrebbe inoltre chiarire le esigenze di post-processore, simulazione e tastatura per la convalida del primo articolo.

Ulteriori letture:Tipi più comuni di macchine CNC

Un rapido confronto tra i tipi di fresatrici CNC

Confrontare le fresatrici CNC è più chiaro quando si utilizzano variabili decisionali anziché etichette di marketing. La tabella seguente riassume la compatibilità tipica e gli aspetti da tenere in considerazione con le piattaforme più comuni. Utilizzare la colonna "Verifica" per richieste di preventivo e revisioni interne.

Fattori chiave per la scelta del tuo acquisto

La scelta di una fresatrice CNC diventa più facile da difendere quando si utilizzano vincoli misurabili come criteri. I criteri più affidabili sono direttamente correlati alla geometria del pezzo, alle superfici richieste e al piano di attrezzaggio. Questo consente di confrontare le macchine utilizzando lo stesso modello di lavoro, anziché limitarsi a evidenziare i punti salienti di una brochure.

La geometria e l'accesso al pezzo dovrebbero essere il primo criterio di selezione. Un centro di lavoro verticale (VMC) è spesso adatto a pezzi piatti con feature sulla parte superiore. Un centro di lavoro orizzontale (HMC) o una macchina multiasse sono spesso giustificati per pezzi cubici con molte facce. Sottosquadri complessi o angoli composti possono richiedere una macchina a 5 assi, ma solo se il percorso utensile pianificato riduce effettivamente le impostazioni.

L'intento produttivo dovrebbe essere definito come "multi-mix vs. produzione ripetuta". Il lavoro di prototipazione multi-mix predilige cambi rapidi e attrezzature semplici. Il lavoro ripetuto predilige un'automazione stabile, un controllo costante dei trucioli e tempi di fermo ridotti.

Il materiale e l'impegno della fresa dovrebbero guidare le vostre esigenze di rigidità. Acciai duri e tagli pesanti richiedono architetture più rigide e un serraggio stabile. Materiali più morbidi come l'alluminio possono dare priorità alla velocità del mandrino e all'evacuazione del truciolo, ma la finitura superficiale dipende ancora dal percorso utensile e dalla pianificazione del refrigerante.

La verifica della qualità dovrebbe essere parte integrante del processo di selezione, non un ripensamento. Le routine di tastatura, la definizione dei riferimenti e i criteri di ispezione determinano se una macchina è in grado di soddisfare ripetutamente le esigenze del disegno. È inoltre necessario confermare il numero di nuovi serraggi necessari per lavorare tutte le caratteristiche con tolleranza.

Lista di controllo di verifica per quotazioni e test

La scelta della fresatrice CNC è più sicura quando il processo di acquisto include domande relative ai lavori previsti. La checklist seguente è valida per richieste di preventivo, chiamate ai fornitori e revisioni interne. L'obiettivo è allineare le ipotesi, non basarsi solo su specifiche ottimistiche.

Domande di richiesta di quotazione e definizione del processo

• Quale famiglia di componenti e materiale definiscono il lavoro di base?
• Quante configurazioni sono necessarie su ogni macchina candidata?
• È richiesto il posizionamento 3+2 o il movimento simultaneo a 5 assi?
• Quale concetto di fissaggio verrà utilizzato e come verranno verificati i dati di riferimento?
• Quali sono i criteri di accettazione per l'ispezione del primo articolo?

Domande pratiche di accettazione

• Quale routine di sondaggio stabilirà il sistema di coordinate di lavoro?
• Quali portautensili e lunghezze sono previsti per il lavoro di base?
• Quale strategia di evacuazione dei trucioli e di raffreddamento è prevista?
• Quale processo di simulazione è necessario per il lavoro multiasse?
• Quale metodo di ispezione convaliderà le tolleranze più critiche?

Conclusione

Le tipologie di fresatrici CNC diventano pratici strumenti decisionali quando si collegano le etichette delle macchine a configurazioni, riferimenti e comportamento del truciolo. Un'architettura VMC, HMC o a portale può essere la scelta giusta, ma solo se compatibile con una specifica famiglia di componenti e un flusso di lavoro specifico. I confronti più affidabili utilizzano gli stessi controlli di base per il lavoro e l'accettazione.

In Yonglihao Machinery, consideriamo la selezione della macchina come un processo che inizia con i vostri disegni e le caratteristiche critiche. Il nostro Servizi di lavorazione CNC supportare prototipi e produzioni a breve termine, quindi ci concentriamo sulla riduzione dei ri-bloccaggi e sulla chiarezza dei passaggi di verifica. Questo approccio incentrato sulla configurazione guida anche i nostri servizi di fresatura CNC, assicurandoti che la scelta della macchina supporti i tuoi dati e il piano di verifica. Per una raccomandazione rapida e difendibile, suggeriamo di creare un semplice modello di lavoro e di utilizzare una checklist di verifica prima di impegnarti con una macchina.

Domande frequenti

Qual è la fresatrice CNC più comune per le officine meccaniche?

Un centro di lavoro verticale (VMC) è una scelta popolare per la prototipazione mista e la fresatura a 3 assi in generale. È in grado di gestire molti pezzi piani e supporta rapidi cambi di lavorazione. Tuttavia, è comunque necessario verificarne il controllo del truciolo nelle tasche profonde e la portata dell'utensile nelle lavorazioni di grandi altezze.

Quando un HMC è una scelta migliore di un VMC?

Un HMC è un'opzione migliore quando i pezzi prismatici richiedono la lavorazione di più facce con riferimenti stabili. La caduta dei trucioli assistita dalla gravità e il fissaggio a tombstone possono ridurre il lavoro manuale nei lavori ripetuti. Un piano HMC dovrebbe essere confrontato con la strategia di fissaggio e il flusso di lavoro dei pallet.

"5 assi" significa sempre movimento simultaneo?

Un'etichetta "5 assi" può indicare sia un lavoro posizionale 3+2 che un movimento utensile simultaneo completo a 5 assi. Il risultato dipende dal controllo, dalla programmazione e dalla gestione delle collisioni della macchina. Un preventivo dovrebbe specificare la modalità di movimento desiderata e il motivo per cui è necessaria.

Un router CNC è un tipo di fresatrice CNC?

Una fresatrice CNC può essere considerata una fresa CNC quando asporta materiale da pannelli o materiali morbidi. Le fresatrici CNC privilegiano ampie aree di lavoro e movimenti ad alta velocità rispetto alla rigidità del taglio di metalli pesanti. È importante verificarne la capacità di lavorare i materiali e l'intento di tolleranza prima di utilizzarla come sostituto di un centro di lavoro.

Quale macchina è migliore per stampi o piastre di grandi dimensioni?

Le architetture a ponte, a portale o a portale sono spesso le più adatte per pezzi di grandi dimensioni che richiedono rigidità su un'ampia area. Questa configurazione solitamente supporta un sistema di serraggio a bancale fisso e un accesso stabile. Un piano per pezzi di grandi dimensioni deve essere verificato per quanto riguarda il serraggio, la portata di tastatura e la stabilità termica.

Quale fattore impedisce l'errore più costoso causato dalla "macchina sbagliata"?

Concentrarsi sul numero di configurazioni legate ai riferimenti critici è il fattore di selezione più affidabile. Un minor numero di configurazioni può ridurre l'errore cumulativo, ma solo se il fissaggio e la tastatura vengono pianificati in anticipo. Il processo di selezione dovrebbe verificare in che modo ciascuna piattaforma lavora le superfici richieste con il minor numero di morsetti ad alto rischio.
