Как работает обработка на станках с ЧПУ?

Вы когда-нибудь задумывались, как из сложных деталей можно изготавливать такие точные и аккуратные детали? Ответ кроется в обработке на станках с числовым программным управлением (ЧПУ) – чрезвычайно полезной технологии. Обработка на станках с ЧПУ – это автоматизированный процесс, использующий программное обеспечение для управления станками. В результате обеспечивается точное снятие материала с заготовки для придания ей желаемой формы.

Эта технология изменила способ производства, позволив изготавливать сложные детали практически без участия человека. Далее давайте рассмотрим рабочий процесс обработки на станках с ЧПУ.

Понимание обработки на станках с ЧПУ: основы

Обработка на станках с ЧПУ — это автоматизированный производственный процесс. Он использует станки с компьютерным управлением для удаления материала с заготовки и производства необходимой детали или компонента. Благодаря использованию технологии числового программного управления (ЧПУ) он отличается исключительной точностью и высокой повторяемостью. Поэтому этот процесс кардинально отличается от других традиционных методов обработки.

Используя станки с ЧПУ, компании могут изготавливать сложные детали с множеством мелких деталей. Это позволяет удовлетворить строгие требования многих отраслей промышленности.

• Обработка на станках с ЧПУ очень точна, поэтому ее можно использовать для изготовления фигур сложной формы.
• Он воспроизводим, поэтому детали остаются одинаковыми от одной производственной партии к другой.
• Процесс автоматизирован, что сокращает необходимость человеческого вмешательства и повышает скорость.

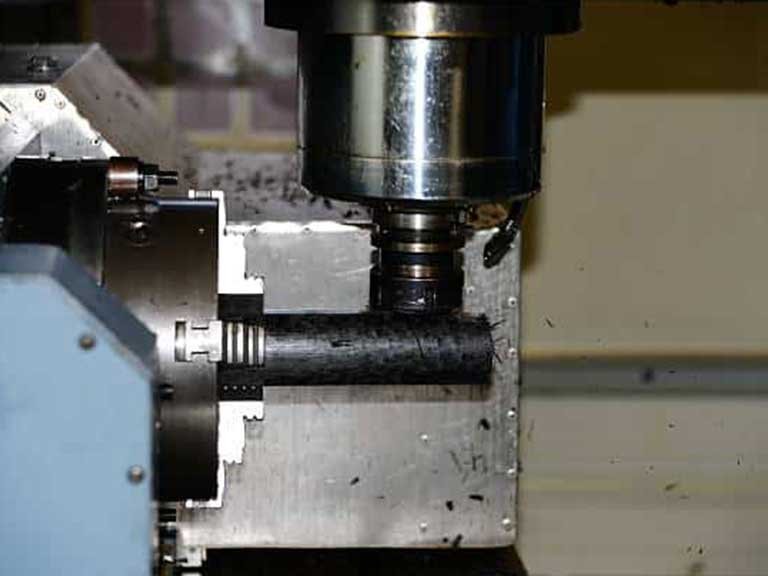

Основные компоненты систем обработки с ЧПУ

Три основных компонента, которые идеально взаимодействуют друг с другом, составляют основу всех операций обработки на станках с ЧПУ. Обработка на станках с ЧПУ известна своей точностью, скоростью и надёжностью. Эти компоненты играют важнейшую роль в достижении этих показателей.

Компьютерные системы управления: При обработке на станках с ЧПУ всю работу выполняют компьютерные системы управления. Мы зависим от этих систем, которые считывают команды программы и преобразуют их в точные движения станков. Задача блока управления — выполнять указания, записанные в программе ЧПУ. Это обеспечивает правильность и стабильность процесса обработки.

Станки и оборудование: Различные станки и металлические детали делают обработку с ЧПУ возможной в реальном мире. Шпиндели, смена инструмента, зажимные устройства и системы управления движением — вот лишь некоторые из них. Все они играют важную роль в процессе резки. Станки должны быть жёсткими, точными и откалиброванными, чтобы результаты были одинаковыми от одного производственного цикла к другому. Чтобы добиться желаемой точности и качества поверхности, необходимо обеспечить надлежащий уход и регулировку станков.

Программное обеспечение и элементы программирования: Программные компоненты очень важны для обработки на станках с ЧПУ. Это связано с тем, что они позволяют создавать цифровые модели и траектории движения инструмента. Системы автоматизированного проектирования (САПР) помогают нам создавать 2D- и 3D-модели деталей, которые необходимо изготовить. После сохранения этих моделей программное обеспечение CAM (система автоматизированного производства) формирует траектории движения инструмента. Постпроцессоры преобразуют выходные данные CAM-системы в специфичный для станка G-код, который может распознавать и выполнять контроллер ЧПУ. Это упрощает сам процесс обработки.

Для успешной обработки на станках с ЧПУ необходимо взаимодействие систем компьютерного управления, станков и механизмов, а также программного обеспечения и кода. Этот чёткий контакт гарантирует высокое качество готовых деталей.

Объяснение процесса обработки на станке с ЧПУ

Для создания полезных деталей важно понимать, как работает обработка на станках с ЧПУ. Чтобы дать вам полное представление о том, как работает обработка на станках с ЧПУ, мы разобьем этот процесс на четыре наиболее важных этапа.

Этап 1: Создание CAD-модели

Перед началом обработки на станке с ЧПУ необходимо создать 2D- или 3D-модель готовой конструкции. Для создания этой модели использовалось программное обеспечение CAD (система автоматизированного проектирования). Это программное обеспечение позволяет инженерам создавать точные цифровые модели, которые используются в качестве руководства для изготовления готовой детали.

CAD-модель играет важную роль в обработке на станках с ЧПУ. Она предоставляет производителю всю информацию, необходимую для изготовления детали.

Этап 2: Преобразование САПР в программирование ЧПУ

Станок с ЧПУ не может напрямую понимать язык САПР. Поэтому САПР-модель необходимо преобразовать в файл, читаемый ЧПУ, обычно в формате G-кода. Это изменение можно выполнить вручную или с помощью программного обеспечения CAM (автоматизированного производства). CAM-программа создаёт язык кодов ЧПУ, необходимый для работы станка. Этот этап очень важен для преобразования плана в инструкции, которым может следовать станок с ЧПУ.

Этап 3: Настройка и конфигурирование машины

Прежде чем начать работу, станок с ЧПУ необходимо правильно настроить. Подготовка к этому включает ряд этапов, таких как закрепление детали, выбор подходящих инструментов и установка нулевых точек. Правильное расположение заготовки на станке крайне важно для точной обработки. CAD-модель и код ЧПУ указывают оператору, как настроить станок, и он должен это сделать.

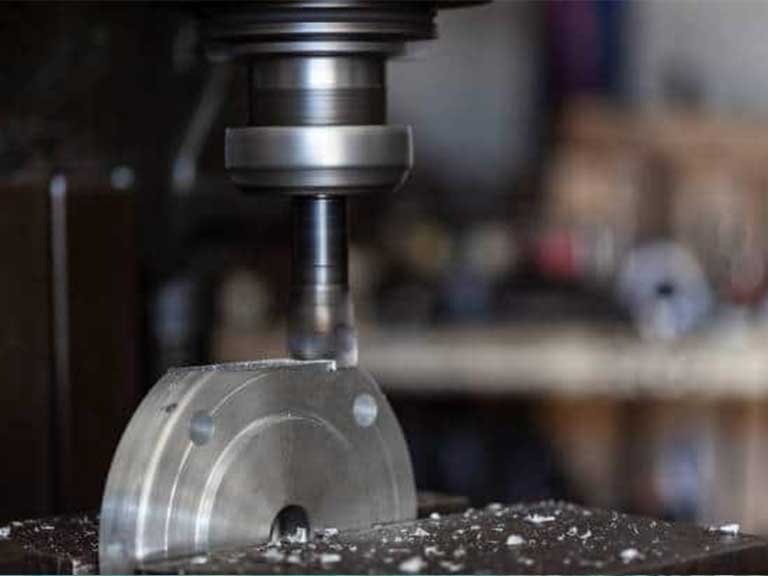

Этап 4: Выполнение операций механической обработки

После завершения настройки станок готов к работе. На экране станка с ЧПУ отображается программа ЧПУ. Во время выполнения программы станок режет материал и изготавливает необходимые детали в соответствии с заложенными в программу инструкциями. Станок с ЧПУ будет работать до завершения программы или до остановки станка вручную. Чтобы гарантировать соответствие готовой детали требованиям проекта и стандартам качества, этот этап необходимо тщательно контролировать и отслеживать.

Понимая эти четыре этапа, производители могут усовершенствовать методы обработки на станках с ЧПУ. Это гарантирует высокую точность и качество готовой продукции. Каждый этап обработки, от первой идеи до готового изделия, очень важен.

• Создание точной CAD-модели является основой процесса обработки на станках с ЧПУ.
• Преобразование модели САПР в язык программирования ЧПУ необходимо для работы станка.
• Правильная настройка и конфигурация станка имеют решающее значение для точной обработки.
• Выполнение операций по механической обработке требует тщательного контроля для обеспечения качества.

Основная терминология обработки на станках с ЧПУ

Чтобы ориентироваться в сложном мире обработки на станках с ЧПУ, необходимо знать специальные термины. Простого понимания этих терминов недостаточно. Необходимо также уметь использовать их для ясного выражения своих мыслей. Это может сделать производственный процесс более плавным.

Объяснение программного обеспечения CAD и CAMСАПР используется для создания компьютерных моделей деталей, которые необходимо изготовить в 2D или 3D. Это цифровое представление лежит в основе процесса обработки на станках с ЧПУ. С другой стороны, программное обеспечение для автоматизированного производства (CAM) преобразует эти модели в траектории движения инструмента и машинные инструкции, понятные станкам с ЧПУ.

G-код и M-кодG-код — основной язык программирования, используемый для управления перемещением осей X, Y и Z на станках с ЧПУ. Перемещение и положение станков задаются командами G-кода, представляющими собой строки букв и цифр. M-коды (различные коды) управляют операциями станков с ЧПУ, не связанными с резанием. Примерами таких операций являются подача СОЖ, смена инструмента и остановка программы.

Другие важные технические термины: Другие важные понятия в области обработки с ЧПУ — это программное обеспечение для сбора производственных данных (MDC) и распределённое числовое программное управление (DNC). Программное обеспечение для ЧПУ позволяет подключать несколько станков к центральному серверу. Программное обеспечение MDC собирает данные со станков и рабочих в режиме реального времени. Чтобы максимально эффективно использовать методы ЧПУ, необходимо понимать эти и другие факторы обработки.

Освоение этих основных терминов в области обработки на станках с ЧПУ позволяет специалистам эффективно общаться и оптимизировать процессы обработки, что приводит к повышению эффективности и производительности.

Заключение

Обработка с ЧПУ стала важной частью современной промышленности. Это обусловлено тем, что она позволяет изготавливать сложные детали с высокой точностью. Мы рекомендуем вам рассмотреть возможность использования обработки с ЧПУ для удовлетворения ваших производственных потребностей. Она сочетает в себе качество, скорость и экономичность.

1ТП1Т специализируется на предоставлении комплексных Услуги ЧПУМы используем наш обширный опыт в металлообработке для решения широкого спектра промышленных задач. Наша команда специалистов способна изготавливать сложные детали и работать с различными материалами. Это гарантирует вам достижение желаемых результатов обработки.

Часто задаваемые вопросы

Каков типичный диапазон допусков для обработки на станках с ЧПУ?

Ассортимент допуски для обработки на станках с ЧПУ различна для каждого материала и метода. Однако обычно она составляет от ±0,001 дюйма до ±0,005 дюйма.

Могут ли станки с ЧПУ обрабатывать несколько материалов одновременно?

Некоторые более продвинутые станки с ЧПУ могут обрабатывать несколько материалов или выполнять несколько операций одновременно. Однако в большинстве случаев, для поддержания чистоты и точности обработки, одновременно обрабатывается только один материал.

Как программное обеспечение для автоматизированного проектирования (САПР) интегрируется с обработкой на станках с ЧПУ?

Компьютерное изображение детали, подлежащей обработке, создаётся с помощью САПР. Затем эта модель преобразуется в программу для ЧПУ с помощью системы автоматизированного производства (CAM). Эта программа формирует G- и M-коды, которым следует станок с ЧПУ.

Каковы преимущества использования обработки с ЧПУ в производстве?

Обработка на станках с ЧПУ имеет множество преимуществ, таких как возможность создания сложных форм и работы с различными материалами. Кроме того, она очень точна, стабильна и эффективна.

Как выбрать правильный процесс обработки на станке с ЧПУ для моего проекта?

Вы можете выбрать метод обработки с ЧПУ в зависимости от сложности детали, используемого материала и требуемого уровня точности. Консультация эксперта по обработке с ЧПУ поможет вам определить, какой метод лучше всего подходит для ваших задач.

Какова роль G-кода в обработке на станках с ЧПУ?

G-код — это язык программирования, который сообщает станкам с ЧПУ, какие задачи им необходимо выполнить. Он сообщает станку, какие движения, скорости и другие параметры необходимы для изготовления нужной детали.

Можно ли использовать станки с ЧПУ как для создания прототипов, так и для производства?

Станок с ЧПУ можно использовать как для испытаний, так и для производства, поэтому он действительно гибок. Он позволяет изготавливать как небольшие партии деталей или единичные экземпляры, так и крупные партии.
