El fresado CNC para madera produce piezas fiables solo cuando se integran el comportamiento de la madera, la geometría de la fresa y la sujeción como un solo sistema. Muchos equipos empiezan con la máquina y detectan problemas de calidad posteriormente. Un mejor enfoque parte de los requisitos de material y acabado. A continuación, se puede elegir la máquina, las fresas y los pasos de verificación que se ajusten al riesgo del proyecto.
En Yonglihao Machinery, apoyamos el prototipo y la producción. Mecanizado CNC Para diversos materiales. Esto incluye madera y láminas de madera para clientes que necesitan geometría repetible. Evitamos las configuraciones mágicas, ya que la madera varía y la configuración del taller varía, lo que altera los resultados. Este artículo le ayudará a decidir qué verificar para que su primer corte exitoso sea repetible.
Significado de fresado CNC para madera
El fresado CNC para madera elimina material de la madera maciza y de las láminas de madera. Utiliza fresas rotativas controladas por CNC y trayectorias de herramientas programadas. El término "fresado" se utiliza ampliamente en carpintería. Muchos talleres realizan la mayoría de las operaciones de fresado de madera con fresadoras CNC, no con fresadoras CNC especializadas en metal.

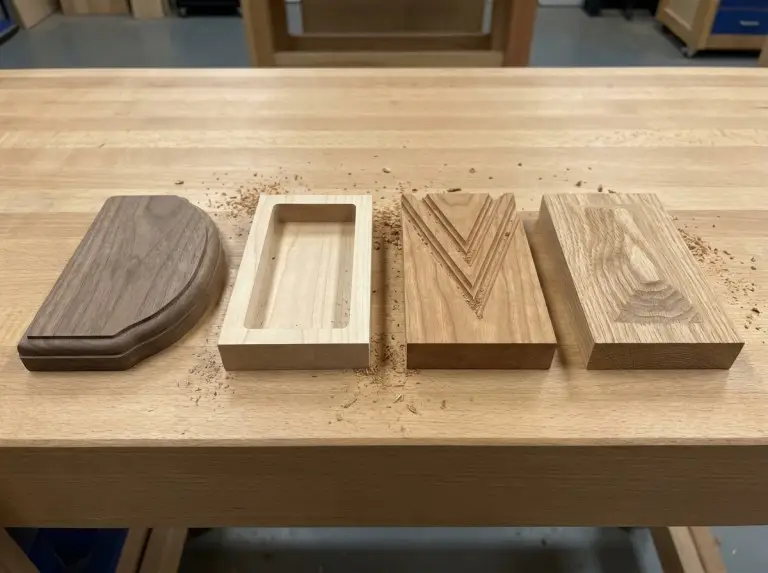

El fresado CNC de madera típico incluye perfilado 2D, cajeado, taladrado, tallado en V y superficies 3D. Un alcance claro es fundamental. La máquina, la broca y el control de polvo adecuados dependen de si se trata de anidar láminas, crear uniones o realizar trabajos de relieve 3D.
La precisión del CNC en madera depende de la calibración, la sujeción y el movimiento de la madera, no de una sola tolerancia. Las fibras de madera se comprimen, la humedad altera las dimensiones y las piezas delgadas pueden flexionarse durante el corte. Un método fiable consiste en validar cada nueva combinación de material y fresa con cortes de prueba.
Conceptos erróneos que causan malos resultados en madera CNC
Los resultados de la madera CNC suelen fallar cuando la configuración se trata como una automatización de "arranque rápido" en lugar de un proceso controlado. La primera idea errónea es que la repetibilidad de la máquina garantiza una buena calidad del filo, incluso con las abrazaderas, las tablas de desguace o las fresas incorrectas. En realidad, la calidad de la trayectoria de la herramienta y la rigidez de la sujeción determinan el acabado incluso antes de que el husillo se mueva.
Las fresadoras CNC no son automáticamente mejores que las fresadoras CNC para madera solo porque sean rígidas. Muchos trabajos en madera requieren gran capacidad de chapa, buena evacuación de virutas y altas velocidades de husillo. Estas son las ventajas típicas de las fresadoras. Una fresadora CNC puede ser una buena opción para algunos trabajos en madera dura o para detalles profundos. Sin embargo, la decisión debe basarse en las necesidades del proyecto, no en las características de la máquina.
Los avances y las velocidades no son una fórmula fija para la madera como un solo material. La densidad de la madera dura, las líneas de encolado del contrachapado y el polvo de MDF requieren diferentes controles de riesgo. Una estrategia más segura es comenzar con ajustes moderados. Luego, puede aumentarlos gradualmente mientras revisa las virutas, la temperatura y el acabado.

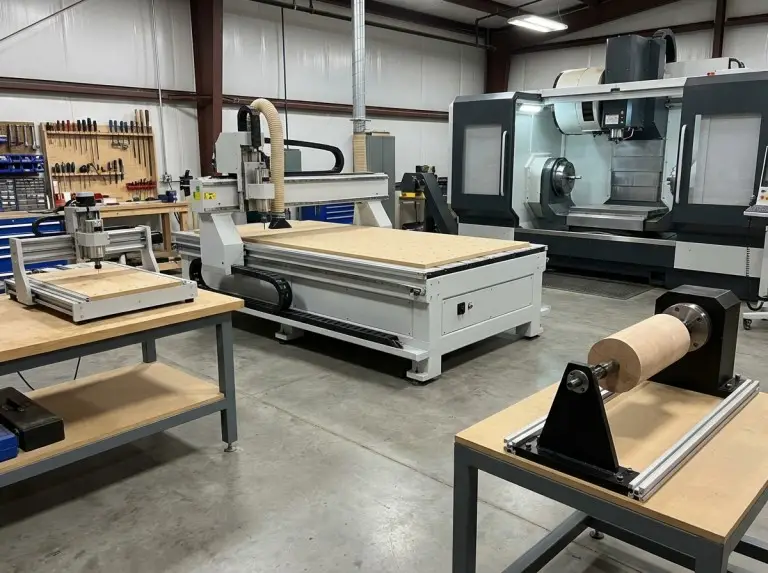

Principales tipos de máquinas CNC para madera
Elegir una máquina CNC para madera es más fácil cuando el diseño de la máquina se adapta al tamaño de la pieza, el material y el riesgo de la calidad de la superficie. Las fresadoras cubren la mayoría de las necesidades de carpintería, mientras que las fresadoras pueden ser útiles en situaciones específicas.
Fresadoras CNC de escritorio y de sobremesa
Las fresadoras CNC de escritorio son ideales para prototipos, letreros pequeños, incrustaciones y ajustes de avance. Estas máquinas son sensibles a la vibración, las herramientas largas y los cortes agresivos. Por ello, los cortes de verificación son más importantes que los ciclos rápidos. Se pueden trabajar con maderas duras, pero conviene validar cortes más profundos, ya que la rigidez de la máquina varía.
Enrutadores CNC de pórtico de hoja completa
Las fresadoras de chapa completa gestionan flujos de trabajo de chapa de 1,2 x 2,4 metros, mesas de vacío y anidamiento de producción. Estas máquinas son ideales cuando el rendimiento y el tamaño de la pieza son más importantes que la rigidez máxima. La calidad del contrachapado y la resistencia de la sujeción son riesgos clave, ya que los huecos y el levantamiento pueden afectar la calidad del borde.
Máquinas de 3 ejes
El movimiento de 3 ejes abarca el perfilado, las cajeras, el taladrado y la mayoría de los trabajos de relieve 3D. Las principales limitaciones son el acceso a la fresa y la sujeción de las piezas sin distorsión. Una configuración de 3 ejes también facilita la verificación. Menos piezas móviles implican menos posibilidades de colisiones o errores ocultos.
Configuraciones rotatorias de 4.º eje
Un cuarto eje es útil cuando una pieza debe mecanizarse alrededor de un cilindro, como la pata de una mesa o un poste decorativo. El trabajo rotatorio aumenta el riesgo de alineación, por lo que los equipos deben planificar pasos de verificación adicionales para la excentricidad, la línea central y el alcance de la herramienta. Un eje rotatorio también modifica la forma en que se eliminan las virutas debido al cambio del ángulo de corte.
Sistemas de 5 ejes o de cabezal inclinable
Los sistemas de 5 ejes pueden reducir las configuraciones para formas esculpidas y superficies complejas. Las principales ventajas son un mejor acceso, la continuidad del acabado y menos configuraciones, pero no la posibilidad de "hacerlo todo". El corte de madera con 5 ejes aún requiere controles de colisión minuciosos y una buena sujeción, ya que los movimientos complejos aumentan el riesgo de fallos.
Fresadoras CNC para madera
Una fresadora CNC es una buena opción para trabajar la madera cuando el trabajo requiere rigidez, detalles profundos o un control preciso en piezas pequeñas. Las desventajas son áreas de trabajo más pequeñas y diferentes necesidades de gestión del polvo. La pregunta correcta es si el proyecto se beneficia más de la rigidez que de la capacidad de la chapa y la velocidad.
|
Variable de decisión |
CNC estilo enrutador |
Fresadora CNC |
|---|---|---|
|
Flujos de trabajo de productos en hojas |
Ajuste alto, con mesas de vacío |
Ajuste bajo, debido al tamaño de la mesa. |
|
Pequeñas piezas de madera dura |
Depende de la rigidez |
A menudo un ajuste fuerte |
|
Tallado y relieve en 3D |
Ajuste común con herramientas de punta esférica |
El ajuste depende del husillo |
|
Recolección de polvo |
A menudo se diseñan en flujos de trabajo |
Puede requerir planificación adicional |
Selección de productos de madera y láminas
La elección de la madera afecta el riesgo de desgarro, quemaduras y estabilidad más de lo que muchos usuarios nuevos esperan. Los expertos consideran la elección de la madera un parámetro de mecanizado, ya que la densidad, la veta y las líneas de encolado modifican el comportamiento de las fresas.
Las maderas duras como el roble, el arce y el cerezo pueden conservar detalles nítidos. Sin embargo, su densidad puede aumentar las fuerzas de corte y la vibración. Una forma práctica de solucionar esto es utilizar cortes menos agresivos, realizar pruebas y evitar herramientas largas cuando el acabado es importante.
Las maderas blandas como el pino, el cedro y el abeto suelen ser más fáciles de cortar. Sin embargo, su estructura fibrosa puede provocar más pelusa y bordes aplastados. Las maderas blandas son ideales para prototipos y paneles decorativos, pero la preparación de la superficie suele ser la tarea principal.
Las maderas de ingeniería, como el MDF y el contrachapado, se comportan de forma más consistente que las maderas macizas, pero presentan riesgos específicos. El MDF se valora por su densidad uniforme y su mecanizado suave. La calidad del contrachapado varía, y los huecos pueden dañar los bordes y obligar a rehacer el trabajo. Los equipos también deben planificar el control del polvo, ya que el polvo fino de estos materiales puede ser un problema.
La preparación del material reduce los defectos ocultos que parecen problemas de parámetros. Compruebe la planitud, la tensión interna y la humedad. El material deformado puede levantarse, vibrar o moverse después de la primera pasada. Si la estabilidad es importante, compruebe el estado del material y deje que se aclimate al taller.

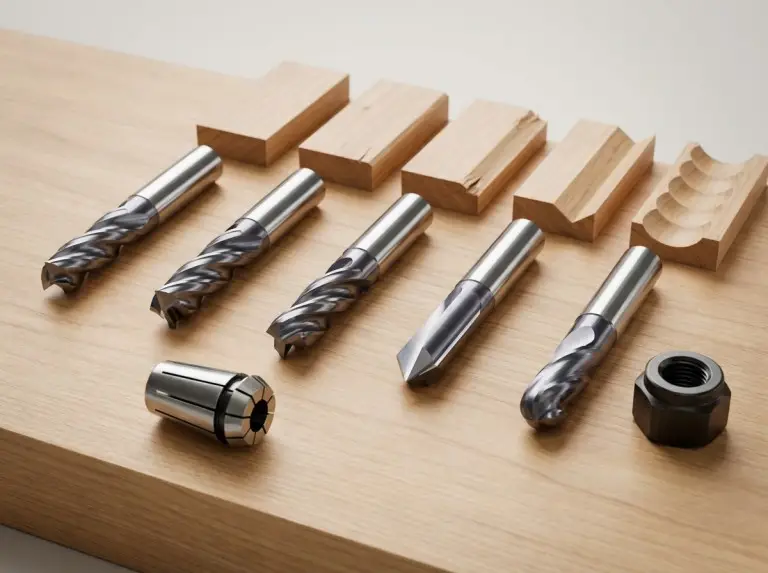

Selección de brocas y estrategia de trayectoria de herramientas
La geometría de la fresa y la trayectoria de la herramienta son las principales maneras de controlar el desgarro en la madera. Es recomendable ajustar el tipo de fresa a la calidad de la cara requerida. Después, ajuste los ajustes con cortes de prueba en lugar de usar valores genéricos.
Las brocas de corte ascendente, descendente y de compresión resuelven diferentes problemas de filo. Las herramientas de corte ascendente eliminan bien las virutas, pero pueden astillar las chapas superiores. Las herramientas de corte descendente protegen las superficies superiores, pero pueden comprimir las virutas. Las herramientas de compresión equilibran ambos efectos cuando la profundidad de corte se aplica en ambas direcciones de la flauta.
El material y el afilado de las herramientas son importantes, incluso para la madera. El carburo es una opción común por su durabilidad. Los bordes desafilados suelen estar relacionados con quemaduras y descascarillado. Una buena regla de taller es revisar el estado de la herramienta cuando aparezca un nuevo defecto en la madera antes de cambiar de programa.
Las entradas en rampa y hélice reducen la tensión de penetración. Pueden mejorar la vida útil de la herramienta y el acabado en maderas densas. Es mejor usar rampas o hélices en lugar de penetración directa en maderas duras.
Avances, velocidades, La profundidad de corte debe ajustarse conjuntamente, no aleatoriamente. La profundidad de corte es un factor clave para el desgarro y la vibración. Es recomendable comenzar con moderación y probar con material de desecho.
|
Meta |
Tipo de broca que se adapta |
Qué verificar primero |
|---|---|---|
|
Limpiar la chapa superior |
Corte descendente o compresión |
Empaquetado de chips y calor |
|
Borde inferior limpio |
Corte ascendente o compresión |
Estrategia de elevación y pestaña de sujeción |
|
Relieve 3D, contornos suaves |
Nariz esférica |
Paso por encima, tiempo de pase final |
|
Grabado y tallado en V |
V-bit |
Consistencia de profundidad, Z-cero |
Lista de verificación de configuración y verificación
La calidad del fresado de madera CNC mejora con mayor rapidez cuando la verificación de la configuración se considera un paso obligatorio. Los ensayos, la sujeción segura de la pieza y el control del polvo son acciones básicas que previenen errores costosos.
La sujeción debe basarse en las fuerzas de corte y la forma de la pieza. Las abrazaderas mecánicas, la cinta y las mesas de vacío son compatibles. La elección correcta evita el movimiento y la vibración. Las tablas de protección protegen las mesas, permiten cortes seguros y hacen que los flujos de trabajo de vacío sean más consistentes.
La puesta a cero debe ser un procedimiento controlado, especialmente al cambiar de herramienta. La pérdida del cero Z es un fallo común en proyectos CNC de madera. Un pequeño error en Z puede modificar la profundidad del grabado y arruinar el acabado de la superficie. Utilice un método de arranque repetible y vuelva a verificar el cero Z después de cambiar la herramienta.
Los ensayos y la simulación reducen los errores más costosos, como los golpes de sujeción o los orígenes erróneos. Un ensayo es una excelente manera de validar las trayectorias de las herramientas antes de cortar, especialmente con un nuevo utillaje.
La recolección de polvo y el equipo de protección personal (EPP) son requisitos del proceso, no solo accesorios. El polvo fino puede afectar la salud, desgastar las piezas de la máquina y degradar el acabado de la superficie al ser recortado. Una zapata para polvo y una buena extracción deben formar parte del equipo.
El posprocesamiento debe planificarse como parte de la estrategia de mecanizado. Determine las necesidades de tabulaciones, pelusas y roturas de aristas antes de aplicar CAM. Esto garantiza que la trayectoria de la herramienta cumpla con el estándar de acabado que espera su cliente.
Lista de verificación antes de cortar
- Confirme que el tipo y la calidad de la madera coincidan con los requisitos de acabado.
- Confirme que el filo y la geometría de la cuchilla sean los adecuados para el trabajo.
- Confirme que la sujeción evite el levantamiento y la vibración.
- Ejecute un ensayo en seco para verificar el origen y el espacio libre de la abrazadera.
- Corte una pequeña pieza de prueba para ajustar el calor, las astillas y la calidad del borde.
Defectos comunes y qué verificar
|
Síntoma |
Conductor probable |
Movimiento de verificación |
|---|---|---|
|
Desmontable en la parte superior |
Cortador o geometría incorrectos |
Cambiar a corte descendente/compresión |
|
Marcas de quemaduras |
Calor por frotamiento |
Compruebe el filo de la herramienta, ajuste el avance/velocidad |
|
Bordes difusos |
Tirón de fibra, bordes opacos |
Utilice una herramienta afilada y planifique la pasada de acabado. |
|
Marcas de vibración |
Vibración, sujeción débil |
Verificar la sujeción, acortar la punta de la herramienta |
|
deslaminación de madera contrachapada |
Desgarros o huecos en la carilla |
Verifique la calidad de la madera contrachapada y ajuste el cortador. |
Conclusión
El fresado CNC para madera se vuelve predecible cuando se integra la selección de la máquina, la elección de la madera, la geometría de la fresa y la verificación en un solo proceso. Se obtienen mejores resultados corrigiendo errores con anticipación. Luego, utilice listas de verificación y piezas de prueba para confirmar la sujeción y la calidad del filo antes de comenzar.
En Yonglihao Machinery, nosotros proporcionamos servicio de mecanizado de fresado CNC Y descubrimos que los clientes obtienen los mejores resultados cuando definen primero la superficie y el material. Luego, alineamos nuestras trayectorias de herramientas y pasos de verificación con ese perfil de riesgo. Si su próximo proyecto de madera es importante, utilice la lista de verificación de este artículo antes de cortar su mejor material. Considere la primera pieza de prueba limpia como el proceso que puede repetir.
Preguntas frecuentes
¿Se puede utilizar una fresadora CNC para madera?
Una fresadora CNC se puede utilizar para madera cuando el trabajo requiere rigidez, control de piezas pequeñas o detalles profundos. Una fresadora CNC suele ser más adecuada para paneles grandes y trabajos a alta velocidad. La elección depende del tamaño de la pieza, el control del polvo y las necesidades de acabado.
¿Qué maderas son más fáciles de fresar con CNC?
Las maderas de ingeniería, como el MDF, se mecanizan de forma muy consistente. Las maderas blandas se cortan fácilmente, pero pueden desprender pelusa. Las maderas duras conservan bien los detalles, pero aumentan la fuerza de corte. La mejor opción depende de la durabilidad de la aplicación y del plan de acabado.
¿Qué tipo de broca reduce el desgarro de la madera contrachapada?
Las brocas de corte descendente y de compresión se utilizan para proteger la chapa superior del contrachapado. Las herramientas de compresión pueden ayudar a proteger ambas caras. Los cortes de prueba siguen siendo importantes, ya que la calidad del contrachapado varía.
¿Cómo debo elegir los avances y velocidades para la madera?
Comience con las recomendaciones del fabricante. Luego, aumente gradualmente el tiempo de corte, observando las virutas, el calor y la calidad del filo. Cada taller y máquina es diferente, así que pruebe con material de desecho para reducir el riesgo.
¿La recolección de polvo es opcional para el fresado de madera CNC?
La recolección de polvo es esencial para una calidad constante, la vida útil de la máquina y la seguridad. El polvo fino puede reutilizarse, contaminar las piezas de la máquina y generar riesgos para la salud. Una zapata para polvo y una extracción adecuada deben formar parte de su instalación.
¿Cuál es la forma más rápida de evitar arruinar una pieza de trabajo?
Un ensayo seguido de un pequeño corte de prueba es la forma más rápida de reducir el riesgo. El ensayo detecta errores de configuración. El corte de prueba muestra el comportamiento del material. Esta verificación en dos pasos es más rápida que rehacer una pieza desechada.
