أنواع حوامل أدوات CNC للطحن: الاختيار وقائمة التحقق

يُعدّ اختيار حامل أدوات CNC المناسب أمرًا بالغ الأهمية. يؤثر اختيارك على ثبات التثبيت، ومخاطر عدم استقرار الأداة، وسرعة تغييرها في عمليات التفريز باستخدام CNC. في Yonglihao Machinery، نلاحظ غالبًا أن حوامل الأدوات تتسبب في هدر غير ضروري عند التعامل معها كملحقات بدلًا من كونها حلقة وصل أساسية بين المغزل والقاطع. تشرح هذه المقالة الأنواع الرئيسية لحوامل الأدوات، واستخداماتها الشائعة، وما يجب التحقق منه قبل إتمام عملية التركيب.

لا يُعدّ حامل الأدوات "الأفضل" ترقيةً تناسب جميع الاحتياجات. يعتمد الاختيار الأمثل على واجهة المغزل، واتجاه حمل القطع، ونوعية السطح المطلوبة، واحتياجات الوصول. كما يعتمد على كيفية إعداد الأدوات في ورشتك. الهدف هو مساعدتك في اختيار حامل أدوات يُناسب المهمة والتحقق من تركيبه لضمان نتائج قابلة للتكرار.

تشريح حامل الأدوات والمصطلحات الرئيسية

يُحدد تصميم حامل الأدوات مدى قدرتك على التحكم في مخاطر التشغيل الآلي، مثل التثبيت، ونقل عزم الدوران، وبروز الأداة. ولا يقتصر الأمر على الجزء الذي يُثبّت الأداة فحسب، بل هو نظام متكامل يشمل وصلة المغزل، وآلية التثبيت، وآلية الضغط.

تُعدّ واجهة جانب المغزل أول قيد. يجب أن يتطابق ساق المخروط مع مغزل الماكينة. عند استخدام مُبدِّل أدوات أوتوماتيكي، يجب أن يكون شكل الحافة متوافقًا أيضًا. إذا كانت الواجهة غير صحيحة، فلن يُجدي أي ظرف "أفضل" في حل المشكلة بأمان.

تُعدّ أدوات التثبيت نقطة ضعف شائعة. تستخدم العديد من أنظمة القطع المخروطية الحادة مقبض تثبيت أو مسمار سحب لتثبيت حامل الأداة بواسطة قضيب السحب. إذا كانت هذه الأدوات غير صحيحة أو بالية أو غير متطابقة، فقد تلاحظ انحرافًا أو علامات تآكل أو خروج الأداة من مكانها أثناء القطع.

تحدد آلية التثبيت كيفية إمساك الحامل بالأداة واستجابته للقوة المحورية. الكوليت عبارة عن غلاف مقسم ينضغط على ساق الأداة. أما آلية التثبيت من نوع الظرف فتستخدم بنية داخلية مختلفة. وتحدد طريقة التثبيت ما يجب فحصه، مثل عزم الدوران وحالة الغلاف ونظافته.

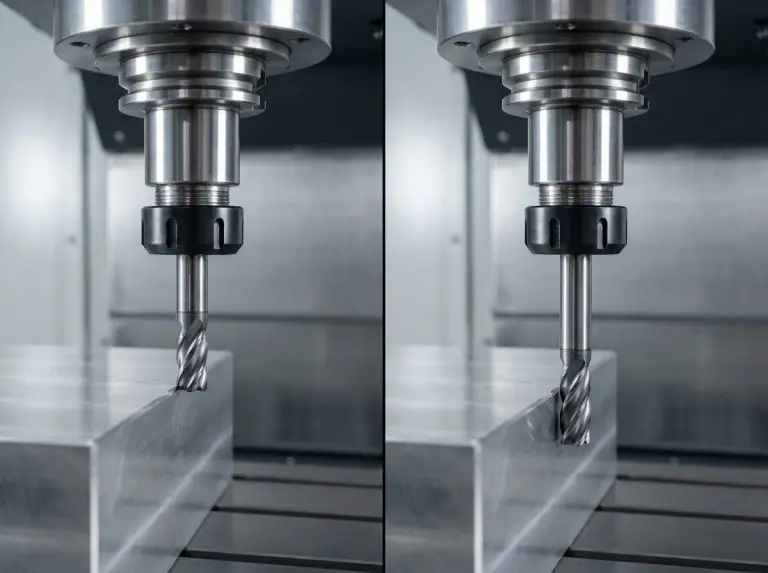

يُعد طول المقياس وبروزه من المتغيرات المهمة. فزيادة البروز تزيد من قوة الرفع، مما قد يُضخّم الاهتزاز والانحراف، حتى مع حامل عالي الجودة. إذا تطلّب العمل الوصول إلى عمق كبير، فاختر حاملًا مُصمّمًا لسهولة الوصول والثبات، ثمّ تحقّق من ذلك باستخدام مجموعة الأدوات الفعلية.

مفاهيم خاطئة شائعة حول حوامل الأدوات

تنشأ معظم مشاكل حوامل الأدوات من عدم التوافق بين نوع الحامل وطريقة التجميع وحمل القطع، وليس من جودة الحامل وحدها. غالبًا ما تقوم الفرق بتغيير الحوامل مع الإبقاء على نفس عادات التجميع، وبروز الحامل، ومعايير القطع. نادرًا ما يحل هذا النهج المشكلة من جذورها.

لا تُحدد قيمة الانحراف المحوري وحدها أفضل حامل. يتأثر الانحراف المحوري بحالة المغزل، ونظافة المخروط، وحالة ظرف التثبيت، وعزم التجميع، وجودة ساق الأداة. قد يُؤدي حامل ذو مواصفات انحراف محوري ممتازة إلى قطع رديء إذا لم تتم إدارة باقي النظام بشكل صحيح.

قوة القبضة ليست العامل الوحيد المهم. فبعض الأعمال تتطلب أقصى مقاومة للسحب، بينما تتطلب أعمال أخرى ثباتًا في التمركز وتخميدًا لمنع الاهتزاز. إن افتراض أن "قوة القبضة الأكبر أفضل" في كل عمل قد يؤدي إلى عدم التوازن، أو صعوبة الوصول، أو بطء تغيير الأدوات.

لا تضمن أنظمة التغيير السريع دقةً أفضل. لا تُفيد عمليات التغيير الأسرع إلا إذا كانت عملية سير العمل تتضمن الضبط المسبق، وفحوصات التكرار، والتحقق. أما إذا انحراف الإزاحات وعدم اتساق التجميعات، فقد تتحول مكاسب السرعة إلى إعادة عمل.

أنواع حوامل أدوات CNC الرئيسية

تستخدم آلات التفريز الحديثة باستخدام الحاسوب (CNC) أنواعًا رئيسية قليلة من حوامل الأدوات. يوفر كل نوع منها توازنًا بين قوة التثبيت، والتحكم في الانحراف، والتخميد، وسهولة الوصول، والسرعة. توضح الأقسام التالية أفضل استخدام لكل نوع وما يجب التحقق منه.

ظروف تثبيت الكوليت: مرونة عامة في عمليات الطحن

تُعدّ ظروف التثبيت ذات الكوليت مثاليةً لتغيير أحجام الأدوات بشكل متكرر وللاستخدامات العامة. تستخدمها ورش العمل في عمليات الحفر، والطحن الخفيف إلى المتوسط، وإدارة مخزون الأدوات المتنوع. غالبًا ما يكون استبدال الكوليت أسرع من إعادة بناء مجموعات الأدوات بالكامل. كما أنها مفيدة عند الحاجة إلى تصميم أنف مضغوط دون الحاجة إلى الخيار الأقل سمكًا على الإطلاق.

يتطلب استخدام ظرف التثبيت انضباطًا. يجب مراقبة حالة ظرف التثبيت واستخدام عزم ربط ثابت. تتآكل أظرف التثبيت والصواميل، وقد تتسبب الشوائب في الجزء المخروطي أو الخيوط في عدم ثبات التثبيت. يُعد ظرف التثبيت خيارًا آمنًا فقط عندما يكون خطر انزلاق الظرف منخفضًا، وعندما تحافظ الورشة على نظافة أظرف التثبيت واستبدالها في المواعيد المحددة.

حوامل القفل الجانبي: مقاومة عالية للقطع والسحب

تُعدّ حوامل قواطع التفريز ذات القفل الجانبي الخيار الأمثل عندما يكون انزلاق الأداة هو الشاغل الرئيسي في عمليات القطع الخشنة. يعمل برغي التثبيت على تثبيت سطح مستوٍ على ساق الأداة، مما يمنع انزلاق القاطع تحت الأحمال المحورية الثقيلة. يُعدّ هذا مفيدًا لعمليات التخديد القوية وغيرها من العمليات التي تميل إلى سحب الأداة.

تُضحي حوامل القفل الجانبي ببعض التمركز مقابل الأمان الميكانيكي. قد يدفع برغي التثبيت الأداة قليلاً عن المركز، مما يجعلها غير مثالية لعمليات التشطيب حيث تتأثر جودة السطح بالاهتزازات. تستخدم العديد من ورش العمل حوامل القفل الجانبي في عمليات التشطيب الأولي، ثم تنتقل إلى نوع آخر للتشطيب النهائي.

ظرف التثبيت للطحن: قبضة عالية بدون سطح مستوٍ

توفر ظروف التثبيت الخاصة بالطحن قوة تثبيت عالية لعمليات الطحن الصعبة دون الحاجة إلى سطح مستوٍ مزود ببرغي تثبيت. وغالبًا ما يتم اختيارها لمقاومة سحب أكبر من تلك التي توفرها ظروف التثبيت القياسية. وهذا ما يجعلها خيارًا شائعًا لعمليات التشغيل الخشن وغيرها من استراتيجيات التشغيل التي تتطلب تعشيقًا قويًا.

لا يزال من الضروري فحص ظروف التثبيت في آلات التفريز للتأكد من توازنها، وبروزها، وحالة تجميعها. إذا تطلبت المهمة سرعات دوران عالية للمغزل أو متطلبات تشطيب دقيقة، فيجب التعامل مع المجموعة بأكملها كنظام متوازن. كما أن مدى وصول الأداة وشكل طرفها مهمان، حيث قد تكون ظروف التثبيت في آلات التفريز أكبر حجمًا من البدائل الأقل سمكًا.

الظروف الهيدروليكية: التخميد وثبات التشطيب

تتميز الظروف الهيدروليكية بقدرتها الفائقة على التحكم في الاهتزازات وضمان ثبات جودة السطح. تعمل الآلية الهيدروليكية على تثبيت ساق المخرطة بضغط منتظم. غالبًا ما تستخدمها فرق العمل في عمليات التشطيب والتوسيع، والعمليات التي تُشكل فيها الاهتزازات مشكلة. كما أنها تتيح تغيير الأدوات بشكل متوقع دون الحاجة إلى معدات تسخين.

تتطلب الأنظمة الهيدروليكية عناية فائقة. فالإحكام الزائد، أو التشغيل بدون أدوات، أو إتلاف منطقة التثبيت الداخلية، كلها عوامل قد تؤدي إلى تدهور الأداء. لذا، يجب التعامل مع ظرف التثبيت الهيدروليكي كعنصر دقيق، مع وضع جدول زمني واضح للصيانة والفحص.

حوامل التثبيت بالانكماش: سهولة الوصول والمركزية

تُعدّ حوامل التثبيت بالانكماش مثاليةً عندما تحتاج إلى تصميم نحيف وثبات في التمركز لإنجاز التفاصيل الدقيقة. تُنتج العملية الحرارية تثبيتًا محكمًا وقويًا. وهذا مثاليٌّ لأعمال التشطيب والعمليات متعددة المحاور حيث تكون المساحة ضيقة. كما يختار الكثيرون التثبيت بالانكماش لتحقيق ثبات عالي السرعة عند استخدامه بشكل صحيح.

تتطلب عملية التثبيت بالانكماش معدات خاصة وعمليات مضبوطة. وتعتمد تغييرات الأدوات على وحدات التسخين والتبريد، ويجب الحفاظ على نظافة التجويف. كما تتطلب هذه العملية أحجامًا دقيقة للساق، لذا يُعدّ تخطيط المخزون جزءًا أساسيًا من القرار.

أنظمة التثبيت بالضغط: قوة تثبيت عالية، عمليات تبديل متكررة

توفر أنظمة تثبيت الأدوات بالضغط تثبيتًا قويًا وتحكمًا دقيقًا في الانحراف، مع إمكانية تغيير الأدوات بشكل متكرر باستخدام مكبس. يُنظر إلى هذا النهج غالبًا على أنه حل وسط بين الكوليتات العامة وأنظمة التثبيت بالانكماش الحراري. وهو مناسب لبيئات الإنتاج التي تتطلب دقة ميكانيكية متكررة دون استخدام الحرارة.

تعتمد موثوقية أنظمة التثبيت بالضغط على حالة الأكمام وعملية الضغط المتسقة. تتآكل الأكمام والوصلات مع مرور الوقت. يجب أن يكون تسلسل التجميع متسقًا لمنع أي انحراف. تعمل هذه الأنظمة بكفاءة عالية في ورش العمل التي لديها بالفعل عملية ضبط مسبق وتحقق منظمة.

محاور طاحونة الصدف: لقواطع ذات قطر كبير

صُممت محاور قواطع التشكيل لتناسب قواطع التشكيل السطحي وغيرها من القواطع المصممة للتركيب على دليل مزود بمفاتيح توجيه. يعمل الدليل على توسيط القاطع، بينما تنقل المفاتيح عزم الدوران، وهو أمر ضروري لعمليات التشكيل السطحي بكميات كبيرة. لا يُعد هذا بديلاً عن قاطع التشكيل الطرفي المثبت على ساق، ويجب استخدامه فقط مع القواطع المثبتة على المحور.

تتطلب المحاور التحقق من تعشيق المفتاح وتثبيته بشكل صحيح. قد تتسبب الشوائب بين أداة القطع وسطح المحور في حدوث اهتزازات ونتائج غير مرضية. يجب مراقبة حالة برغي التثبيت وعزم الدوران اللازم لتثبيته لمنعه من الارتخاء.

حوامل التثبيت: لجودة الخيوط وعمر الصنبور

تُستخدم حوامل التثبيت عندما يكون الهدف الرئيسي هو حماية الصنابير وضمان جودة الخيوط. تعمل حوامل التثبيت الصلبة بكفاءة إذا كانت الماكينة تتحكم بدقة في تزامن عملية التثبيت. أما حوامل الشد والضغط فتُفيد في حال وجود تضارب في التزامن أو مشاكل أخرى في الإعداد قد تُؤدي إلى كسر الصنابير.

يجب أن يتناسب اختيار حامل الصنبور مع بيئة التثبيت الفعلية، وليس مع بيئة مثالية. إذا كان عمق السن اللولبي أو خطوته أو مادته يُسبب حساسية عالية لعزم الدوران، فيجب اختيار الحامل مع وضع خطة للتحقق من المحاذاة والمرونة المحورية. يُعد حامل الصنبور في المقام الأول أداة للتحكم في المخاطر.

ظرف المثقاب: لتسهيل عمليات الحفر الخفيفة

تُعدّ ظروف المثقاب مثاليةً لأعمال الحفر الخفيفة حيث تكون سهولة الاستخدام أهم من الدقة المتناهية في التمركز. كما أنها مفيدة في مهام الحفر المتنوعة، خاصةً عند الحاجة إلى التبديل السريع بين أحجام مختلفة من المثاقب. في معظم ورش تصنيع آلات التفريز CNC، تُعتبر ظروف المثقاب خيارًا ثانويًا، وليست أداة تثبيت أساسية في الإنتاج.

ينبغي اعتبار ظرف المثقاب أداة تثبيت محدودة النطاق. إذا كانت المهمة حساسة للانحراف، أو موقع الثقب، أو جودة التشطيب، فإن استخدام ظرف تثبيت أو أي أداة تثبيت دقيقة أخرى يُعد خيارًا أكثر أمانًا. يجب أن يستند القرار إلى تقييم المخاطر التي قد يتعرض لها الجزء، وليس إلى مجرد عادة.

أدوات معيارية: لإعدادات مسبقة سريعة دون اتصال بالإنترنت

تُعدّ أنظمة الأدوات المعيارية أكثر فعالية عندما يكون الهدف هو تقليل وقت توقف الماكينة من خلال الضبط المسبق خارج الخط والتبديل السريع. تفصل هذه الأنظمة وصلة القاعدة عن رأس القطع، مما يسمح بتغييرات متكررة للرأس مع تقليل وقت الإعداد. وتكون هذه الأنظمة ذات قيمة كبيرة عندما يكون لدى ورشة العمل عملية ضبط مسبق محددة وتحتاج إلى تكرار ثابت.

تتطلب الأنظمة المعيارية نضجًا في العمليات لتكون فعّالة. فإذا كانت إدارة بيانات الأدوات، والضبط المسبق، والتحقق ضعيفة، فإن عمليات الاستبدال السريعة قد تنقل المشاكل إلى بيئة الإنتاج. لذا، ينبغي ربط قرار استخدامها بمشكلة توقف محددة وحاجة واضحة للتكرار.

كيفية الاختيار بين أنواع حوامل أدوات CNC؟

إنّ الطريقة الأمثل لاختيار حامل الأدوات هي البدء بفحص واجهة المغزل، ومخاطر انزلاق الأدوات، وطول الوصول، ومتطلبات تشطيب السطح. ثمّ، يتمّ التحقق من النظام المُجمّع على الماكينة. تقع العديد من الأخطاء عندما تختار الفرق حامل الأدوات بناءً على اسمه فقط دون تحديد المخاطر التي يجب السيطرة عليها. تساعد العوامل المذكورة أدناه في تحويل قائمة "الأنواع" إلى عملية اتخاذ قرار.

• واجهة المغزل: هذه هي البوابة الأولى. تشمل الواجهات الشائعة الواجهات ذات التناقص الحاد والواجهات ذات الساق المجوفة. يؤثر كل نوع على طريقة تثبيت الحامل وأدائه. إذا كانت واجهة المغزل ثابتة، فإن خياراتك تقتصر على الحوامل التي تتناسب مع تلك الواجهة، ومبدل الأدوات، ونظام التثبيت.
• مخاطر الانسحاب: قيّم ذلك بناءً على العملية، وليس فقط على المادة. قد تُولّد عمليات التخديد والقطع المحوري الشديد قوىً تجعل استخدام الكوليتات العامة محفوفًا بالمخاطر. إذا كان خطر الانزلاق هو الخطر الرئيسي، فإن أنظمة التثبيت الجانبي، أو ظروف التفريز، أو التثبيت بالانكماش الحراري، أو التثبيت بالضغط تُعدّ خيارات أفضل. تحقق دائمًا من ذلك على الإعداد الفعلي.
• تشطيب السطح: تشير حساسية التشطيب أو الاهتزاز إلى أهمية استخدام حوامل ذات تخميد جيد وتمركز دقيق. إذا كان التشطيب بالغ الأهمية، فإن الظروف الهيدروليكية والتركيب بالانكماش الحراري من الخيارات الشائعة. يجب التحقق من الثبات عند نقطة البروز الفعلية. إذا كانت الإنتاجية أهم من التشطيب، فقد يكون الحامل ذو القبضة القوية أفضل.
• الوصول وطول المقياس: تُحدد هذه العوامل مدى جدوى استخدام حامل "أفضل". قد لا يصل الحامل الضخم إلى بعض الأجزاء، مما يُجبر على بروز أطول ويُقلل من ثباته. لذا، اختر الحامل وطول القاطع وشكل القطعة معًا.
• سير عمل تغيير الأدوات: يُحدد مدى جدوى الأنظمة المعيارية مدى التزامك بضبط الإعدادات المسبقة. فإذا كنت تستخدم بالفعل ضبط الإعدادات المسبقة دون اتصال بالإنترنت وتحتاج إلى عمليات استبدال متكررة، فإن الأدوات المعيارية قد تُقلل من وقت التوقف. أما إذا لم يكن الأمر كذلك، فقد يكون تحسين عملية التحقق من التجميع أكثر فائدة.

يلخص الجدول أدناه كيفية ربط أنواع حاملي البطاقات بالأهداف وما يجب التحقق منه أولاً.

قائمة التحقق من الإعداد والصيانة

لا يمكن ضمان أداء حامل الأدوات بشكل متكرر إلا عندما يتحقق فريق العمل من نظافة كل أداة، وثباتها، ومحاذاتها، وتآكلها. وهذا ليس "جهدًا إضافيًا" عند الأخذ في الاعتبار تكلفة الخردة وإعادة العمل. يمكن تنفيذ قائمة التحقق أدناه بسرعة.

ابدأ بتنظيف المخروط والسطح البيني عند كل تغيير للأداة. قد تتسبب الشظايا أو الرواسب على المخاريط في حدوث انحرافات وتآكل وعدم استقرار. غالبًا ما يحل مسح بسيط العديد من مشاكل "الاهتزاز الغامض".

يجب التحكم في عزم التثبيت وتسلسل التجميع كعملية محددة. أنظمة الكوليت والظرف حساسة لطريقة إحكام ربطها. قد يؤدي عدم الاتساق إلى انحراف طول الأداة أو تفاوت قوة التثبيت. لذا، يُنصح بتوحيد أدوات عزم الدوران، أو على الأقل توحيد طريقة الربط.

تحقق من بروز الأداة والمسافة بينها وبين القطعة الفعلية. قد يصطدم حامل يبدو مناسبًا في الكتالوج بالمشابك أو أجزاء أخرى. إذا اضطررت لاستخدام بروز أطول، فاعتبر ذلك تغييرًا في التصميم واختر الحامل بناءً على ذلك.

افحص المنتج بحثًا عن التآكل وفقًا لجدول زمني يعتمد على الاستخدام، وليس على التقويم. ابحث عن علامات الاحتكاك على الأجزاء المخروطية، ومقاعد التثبيت التالفة، والصواميل المتشققة، والثقوب المتآكلة. إذا كان أداء الحامل غير متسق، فأخرجه من خط الإنتاج لفحصه.

يوضح الجدول أدناه العلاقة بين كل إجراء والفشل الذي يمنعه.

خاتمة

في Yonglihao Machinery, نرى في اختيار حامل أدوات CNC نظامًا لتقليل الهدر. يجب أن يرتبط هذا الاختيار بمخاطر قابلة للتحقق. اختر الحامل بناءً على واجهة المغزل، ومخاطر الانزلاق، وحساسية التشطيب، واحتياجات الوصول. ثم، تحقق من صحته من خلال إجراءات تجميع وفحص متسقة. عند تطبيق هذه الخطوات، يقضي الفريق وقتًا أقل في معالجة الاهتزازات ووقتًا أطول في إنتاج قطع عالية الجودة.

إذا كنت تخطط للعمل من خلالنا خدمات تصنيع الآلات باستخدام الحاسب الآلي, ، مشتمل خدمات الطحن بخمسة محاور, شاركنا واجهة المغزل، ونوع التشغيل، وقيود البروز، والميزات الأساسية. يمكننا مساعدتك في ربط هذه الاحتياجات بنوع حامل وخطة تحقق تناسب سير عملك.

التعليمات

ما هو أفضل حامل أدوات CNC للطحن؟

يعتمد اختيار أفضل حامل على مخاطر انزلاق القطعة أثناء العملية، واحتياجات التشطيب، وقيود الوصول. تُعدّ ظروف التثبيت ذات الكوليت مثالية للمهام العامة، لكن عمليات التشغيل الخشنة الثقيلة غالبًا ما تتطلب خيارات ذات قوة تثبيت أعلى. وأفضل طريقة هي الاختيار بناءً على المخاطر السائدة والتحقق من عملية التجميع.

متى يجب عليّ تجنب استخدام حامل القفل الجانبي؟

تجنب استخدام حامل القفل الجانبي عندما يكون الهدف الرئيسي هو جودة التشطيب، أو حساسية الاهتزاز، أو التمركز. قد يتسبب برغي التثبيت في حدوث انحراف، وهو أمر مقبول في عمليات التشغيل الخشن، ولكنه غير مناسب في عمليات التشطيب. تستخدم العديد من الفرق حامل القفل الجانبي في عمليات التشغيل الخشن، ثم تستخدم حاملًا مختلفًا في عمليات التشطيب.

لماذا يتصرف ظرفان تثبيت بشكل مختلف؟

قد يختلف تركيبان بسبب تآكل الكوليت، أو حالة الصامولة، أو عزم التجميع، أو النظافة، أو اختلافات الساق. أنظمة الكوليت حساسة للتغييرات الطفيفة. عادةً ما يؤدي توحيد التجميع واستبدال الأجزاء البالية إلى تحسين قابلية التكرار.

هل استخدام ظرف التثبيت الهيدروليكي أفضل دائمًا للتشطيب؟

يُفيد استخدام ظرف هيدروليكي غالبًا عندما يكون التخميد هو العامل المُحدد، ولكنه ليس حلاً شاملاً. إذا كان خطر انزلاق القطعة مرتفعًا، فقد يكون نظام تثبيت ذو قوة إمساك أعلى أكثر أمانًا. يعتمد الحل الأمثل على طبيعة العملية، ويجب التحقق منه على القطعة نفسها.

هل تقلل الأنظمة المعيارية دائمًا من وقت الدورة؟

لا تُقلل الأنظمة المعيارية من وقت التوقف إلا إذا استخدم المصنع إعدادات مسبقة خارج الخط وإجراءات قابلة للتكرار. في حال انحراف الإزاحات أو اختلاف التجميعات، قد تؤدي عمليات الاستبدال السريعة إلى مزيد من عمليات استكشاف الأخطاء وإصلاحها. وتعمل هذه الأنظمة على أفضل وجه عندما تكون العمليات تحت السيطرة بالفعل.

ما هي أسرع طريقة لتحسين الموثوقية؟

أسرع طريقة هي إجراء فحص روتيني للتأكد من النظافة، والتجميع المتسق، وفحص التآكل. العديد من مشاكل حامل الأدوات ناتجة عن اتساخ الأجزاء المخروطية، أو عدم تناسق عملية الربط، أو تآكل الأجزاء. غالبًا ما تُحسّن قائمة فحص بسيطة النتائج دون الحاجة إلى قطع غيار جديدة.
