Qu'est-ce que l'emboutissage progressif

L'emboutissage progressif est parfois appelé « emboutissage progressif ». Ce procédé de fabrication permet de produire rapidement et à moindre coût de grandes quantités de pièces et de produits. Il permet de produire en série des pièces métalliques de différentes tailles et formes. L'emboutissage progressif réduit ainsi les coûts de production et les délais d'attente.

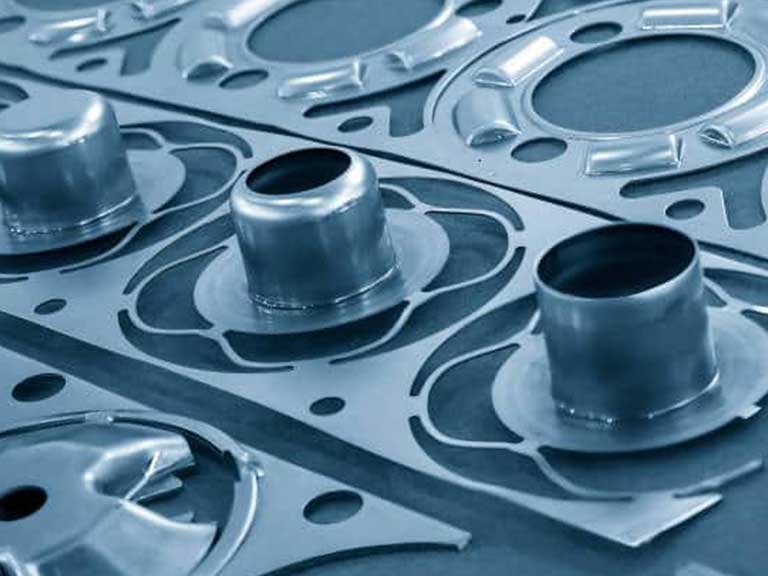

Lors de l'emboutissage progressif, une bande métallique passe par plusieurs postes. Chaque poste traite la pièce différemment, par exemple en la pliant, en la découpant ou en l'emboutissant. La pièce change progressivement de taille et de forme à chaque poste jusqu'à atteindre sa forme définitive. Une fois ce processus terminé, la pièce finie est découpée dans la bande métallique.

Avantages de l'emboutissage progressif

L'emboutissage progressif présente de nombreux avantages par rapport aux autres procédés de fabrication conventionnels. En voici quelques-uns :

• Production plus rapideLe procédé d'emboutissage progressif permet de produire davantage de pièces plus rapidement grâce à l'alimentation continue en matière première. Ceci est particulièrement utile pour les entreprises souhaitant produire en grandes quantités.
• Moins de déchets: Comme aucun excès de métal n'est ajouté au produit, la pièce fabriquée à partir d'une feuille de métal produit moins de rebuts. De plus, la conception optimisée de l'outil d'emboutissage contribue également à réduire les rebuts.
• Complexité des pièces:Avec l'emboutissage progressif, vous disposez de plus d'options de conception. Ce procédé permet de traiter une large gamme de formes, des plus simples aux plus complexes.
• Productivité accrueL'emboutissage progressif permet de produire des séries plus longues. Cela signifie qu'un plus grand nombre de pièces peuvent être produites en moins de temps.
• Traitement reproductibleLes machines d'emboutissage progressif utilisent des outils robustes et de haute qualité. Elles permettent ainsi de produire de grandes quantités sans endommager les outils. Les entreprises peuvent ainsi utiliser l'emboutissage progressif pour produire en série des produits de haute qualité et reproductibles.
• Réduction des coûtsL'emboutissage progressif réduit les rebuts et accélère la production. De plus, il permet de produire des pièces de qualité constante et en grande quantité. Il réduit ainsi les coûts de production globaux en cas de production en série.
• AutomationL'emboutissage progressif permet d'automatiser les flux de travail. Cela réduit les risques d'accidents et permet de réaliser d'importantes économies de main-d'œuvre, car la production des pièces nécessite moins de main-d'œuvre.
• Tolérances serréesCe procédé unique permet de produire de grandes quantités de pièces et garantit une excellente précision et exactitude.

Procédé de matrice progressive

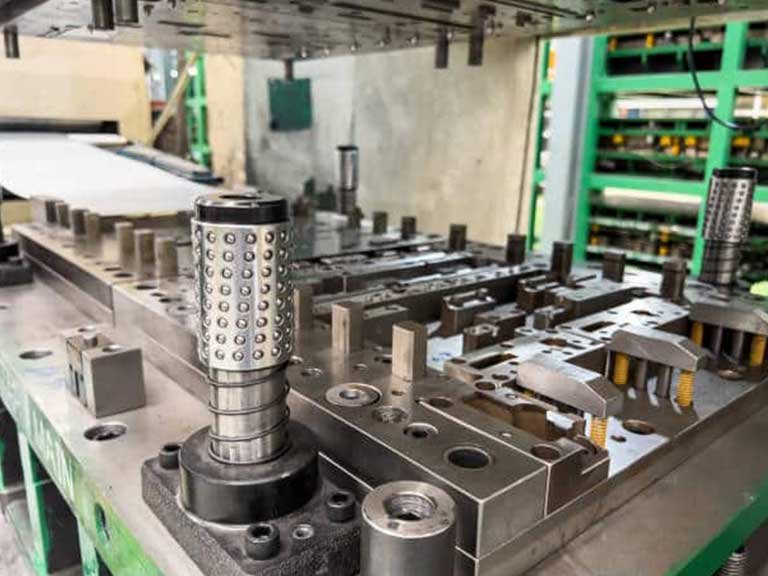

Le procédé d'emboutissage progressif est largement utilisé dans l'industrie manufacturière. Il s'agit d'une méthode de traitement des métaux très efficace, particulièrement adaptée à la production en série de pièces et de produits. Un processus de production hautement automatisé est réalisé grâce à un type de mourir On parle alors d'outil progressif. Un outil progressif est constitué de plusieurs postes d'emboutissage capables de suivre un processus défini sur une bande de tôle.

Les principales étapes du processus d'emboutissage progressif sont :

• Fabrication de matrices : L'outilleur conçoit et fabrique un outil progressif selon des exigences spécifiques. Cet outil contient tous les outils nécessaires à la fabrication. Il évite ainsi tout changement d'outil entre les opérations.
• Chargement de la matrice : Après avoir fabriqué l'outil, nous l'installons dans la presse. L'outil s'ouvre lorsque la presse monte et se ferme lorsqu'elle descend.
• Chargement de la pièce : Les pièces, telles que des bandes ou des plaques métalliques, sont placées dans la matrice. Elles y sont introduites progressivement au fur et à mesure de son ouverture.
• Exécution des opérations : Des postes de travail individuels dans l'outil effectuent des opérations sur la pièce. Ces opérations comprennent le gaufrage, l'emboutissage, le pliage, la découpe, etc. Chaque poste accomplit sa tâche avec précision.
• Éjection de la pièce : La pièce passe par chaque poste de travail pour atteindre sa forme et ses dimensions finales. La pièce finie est ensuite éjectée de la matrice et peut être découpée sur la bande transporteuse.

Applications d'emboutissage progressif

Les pièces fabriquées par emboutissage progressif sont utilisées dans de nombreuses applications. Elles jouent un rôle important dans de nombreux secteurs grâce à leur efficacité, leur rentabilité et leur haute qualité. Voici quelques-uns des principaux domaines d'application du procédé d'emboutissage progressif :

• Fabrication électronique : Fabrication de boîtiers, connecteurs, pièces conductrices, etc., pour produits électroniques. La capacité à produire les pièces métalliques requises à grande vitesse et avec une grande précision répond aux exigences de qualité et de rendement de l'industrie électronique.
• Emballages pour aliments et boissons : Fabrication de couvercles, boîtes et contenants métalliques pour l'emballage des aliments et des boissons. Ce procédé est non seulement efficace, mais garantit également étanchéité et hygiène.
• Fabrication de dispositifs médicaux : Nous fabriquons des composants critiques tels que des boîtiers, des panneaux et des supports pour dispositifs médicaux. Nous fournissons des pièces de haute précision et fiabilité.
• Fabrication d'appareils électriques et électroménagers : L'entreprise fabrique des pièces pour appareils électriques et électroménagers. Elle fabrique des articles tels que des prises, des panneaux et des tableaux de commande. Elle est capable de produire des formes et des structures complexes avec un haut degré de cohérence.
• Industrie automobile : Fabrication de pièces de carrosserie, de châssis, d'intérieur, etc. pour automobiles. Nous répondons aux exigences de faible coût, de rendement élevé et de haute qualité.
• Aérospatiale et Défense : Fabriquer des pièces métalliques complexes pour l'aérospatiale et la défense. Exemples : boîtiers de missiles, structures de véhicules et assemblages de capteurs.
• Soins de santé : Fabriquer des produits de santé tels que des équipements médicaux, des emballages pharmaceutiques, des outils chirurgicaux, etc.
• Exploitation minière: Fabrication d'équipements miniers, d'écrans et d'autres composants industriels pour des environnements de travail exigeants.

Lire Plus: 12 Différentes utilisations et applications de l'emboutissage des métaux

Estampage progressif des métaux par rapport aux autres méthodes d'estampage

L'emboutissage progressif est un procédé de travail des métaux efficace et économique. Il présente des avantages significatifs par rapport aux autres méthodes d'emboutissage. Cette comparaison compare l'emboutissage progressif aux autres méthodes d'emboutissage.

Emboutissage de métaux composites

L'emboutissage composite des métaux réalise toutes les opérations d'emboutissage en une seule passe. Il est donc adapté à la production de pièces plates en moyenne et grande série. L'emboutissage progressif, quant à lui, est adapté à la production en série. Il peut être plus rapide pour les éléments de conception complexes ou les pièces de grandes dimensions.

Estampage par transfert

L'emboutissage par transfert consiste à séparer la pièce de la bande métallique dans un premier temps. Elle est ensuite transférée entre plusieurs postes de travail pour finaliser la pièce. L'emboutissage progressif est un processus continu. Il n'est pas nécessaire de séparer la pièce et de la transférer entre les postes de travail. Il est donc généralement plus rapide et plus efficace.

Emboutissage conventionnel des métaux

L'emboutissage conventionnel utilise généralement des outils étagés. Son coût de préparation est plus faible. L'emboutissage progressif présente un coût initial plus élevé. Cependant, son coût par pièce est plus faible, ce qui le rend particulièrement adapté à la production en grande série. L'emboutissage conventionnel est adapté aux petites séries, tandis que l'emboutissage progressif est adapté aux grandes séries.

Nous possédons une expérience industrielle. L'emboutissage progressif offre des avantages significatifs en termes de délais de production, de délais de fabrication et de coûts globaux. Il est particulièrement adapté à l'usinage de pièces de haute qualité produites en série. Différentes méthodes d'emboutissage sont disponibles pour répondre aux besoins de production. Le choix dépend des exigences et de la complexité du projet.

Nous avons fait une étude détaillée comparaison entre l'emboutissage multi-glissières et l'emboutissage progressif dans d'autres articles. Découvrez-le maintenant !

Comment choisir entre l'emboutissage progressif et l'emboutissage conventionnel des métaux ?

Les procédés d'emboutissage conventionnels utilisent des matrices segmentées et des presses à transfert. Le choix entre l'emboutissage progressif et les méthodes d'emboutissage conventionnelles repose sur des facteurs tels que le coût, le rendement et les délais de livraison.

Frais

Il est important de prendre en compte le coût unitaire et le coût de l'outillage. Les coûts d'outillage des matrices segmentées sont inférieurs, mais le coût unitaire est plus élevé. Comparés à une matrice segmentée, les coûts d'outillage d'une matrice progressive et d'une matrice de presse transfert sont plus élevés. Cependant, le coût unitaire est inférieur pour les deux procédés.

Volume de production

L'emboutissage progressif permet de produire de grandes quantités, par exemple pour des projets de plus de 50 000 pièces. De grandes quantités peuvent également être produites à l'aide d'outils de presse transfert. La différence réside dans le retrait des pièces de la bande métallique dès la première étape. Les outils étagés, quant à eux, sont idéaux pour les petites séries de moins de 50 000 pièces.

Délai de livraison

Les exigences du projet doivent être prises en compte parallèlement au calendrier afin de déterminer la méthode la plus adaptée. En termes de vitesse de production, les outils segmentés sont les plus lents. Les outils d'emboutissage progressif et les presses à transfert sont plus rapides.
